经纬仪
产品型号:全系列
企业名称:石家庄飞泰检测仪器有限公司
产品品牌:进口/国产
立即询价


代理进口/国产经纬仪

经纬仪介绍:

经纬仪根据度盘刻度和读数方式的不同,分为游标经纬仪,光学经纬仪和电子经纬仪。目前我国主要使用光学经纬仪和电子经纬仪,游标经纬仪早已淘汰。

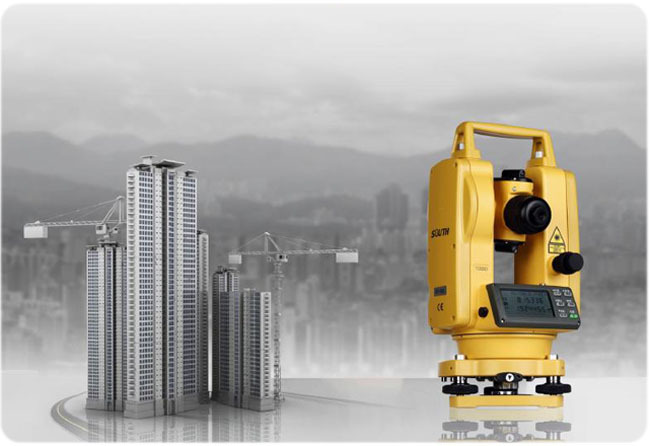

电子经纬仪

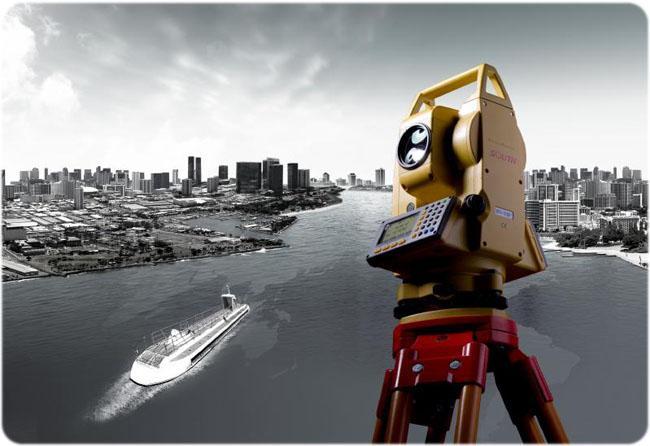

光学经纬仪

光学经纬仪 电子经纬仪

光学经纬的水平度盘和竖直度盘用玻璃制成,在度盘平面的周诶边缘刻有等间隔的分划线,两相邻分划线间距所对的圆心角称为度盘的格值,又称度盘的小分格值。一般以格值的大小确定精度,分为:

DJ6 度盘格值为1° DJ2 度盘格值为20′ DJ1 (T3)度盘格值为4′

按精度从高精度到低精度分:DJ07,DJ1,DJ2,DJ6,DJ30等(D,J分别为大地和经纬仪的首字母)

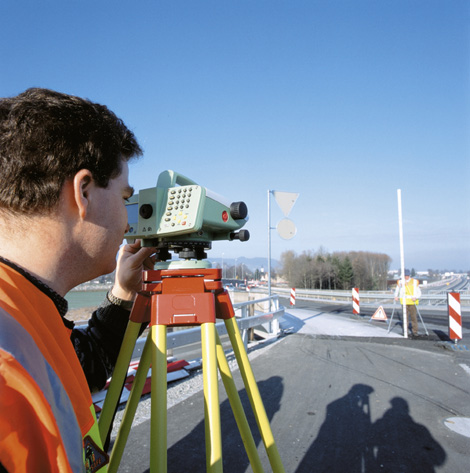

经纬仪是测量任务中用于测量角度测量仪器,可以用于测量角度、工程放样以及粗略的距离测取。整套仪器由仪器、脚架部两部分组成。

应用举列(已知A、B两点的坐标,求取C点坐标):

是在已知坐标的A、B两点中一点架设仪器(以仪器架设在A点为列),完成安置对中的基础操作以后对准另一个已知点(B点),然后根据自己的需要配置一个读数1并记录,然后照准C点(未知点)再次读取读数2。读数2与读书1的差值既为角BAC的角度值,再准确量取AC、BC的距离,就可以用数学方法计算出C点的准确坐标。

测量原理:

经纬仪是测量工作中的主要测角仪器。由望远镜、水平度盘、竖直度盘、水准器、基座等组成。测量时,将经纬仪安置在三脚架上,用垂球或光学对点器将仪器中心对准地面测站点上,用水准器将仪器定平,用望远镜瞄准测量目标,用水平度盘和竖直度盘测定水平角和竖直角。按精度分为精密经纬仪和普通经纬仪;按读数设备可分为光学经纬仪和游标经纬仪;按轴系构造分为复测经纬仪和方向经纬仪。此外,有可自动按编码穿孔记录度盘读数的编码度盘经纬仪;可连续自动瞄准空中目标的自动跟踪经纬仪;利用陀螺定向原理迅速独立测定地面点方位的陀螺经纬仪和激光经纬仪;具有经纬仪、子午仪和天顶仪三种作用的供天文观测的全能经纬仪;将摄影机与经纬仪结合一起供地面摄影测量用的摄影经纬仪等。

测量水平角和竖直角的仪器。是由英国机械师西森(Sisson)约于1730年首先研制的,后经改进成型,正式用于英国大地测量中。1904年,德国开始生产玻璃度盘经纬仪。随着电子技术的发展,60年代出现了电子经纬仪。在此基础上,70年代制成电子速测仪。

经纬仪是望远镜的机械部分,使望远镜能指向不同方向。经纬仪具有两条互相垂直的转轴,以调校望远镜的方位角及水平高度。此类架台结构简单,成本较低,主要配合地面望远镜(大地测量、观鸟等用途)使用,若用来观察天体,由于天体的日周运动方向通常不与地平线垂直或平行,因此需要同时转动两轴并随时间变换转速才能追踪天体,不过视场中其它天体会相对于目标天体旋转,除非加上抵消视场旋转的机构,否则不适合用于长时间曝光的天文摄影。
