USM36超声波探伤仪
产品型号:USM36
企业名称:石家庄飞泰检测仪器有限公司
产品品牌:美国GE 德国KK
立即询价

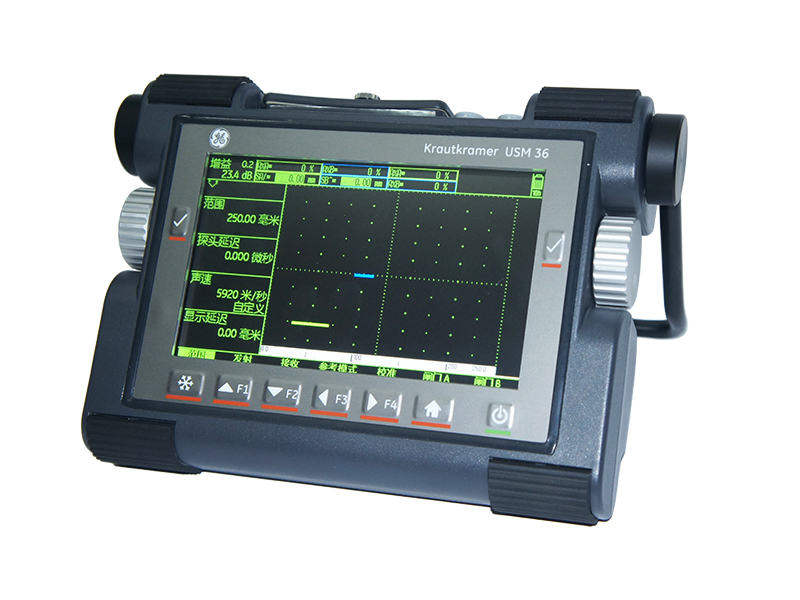

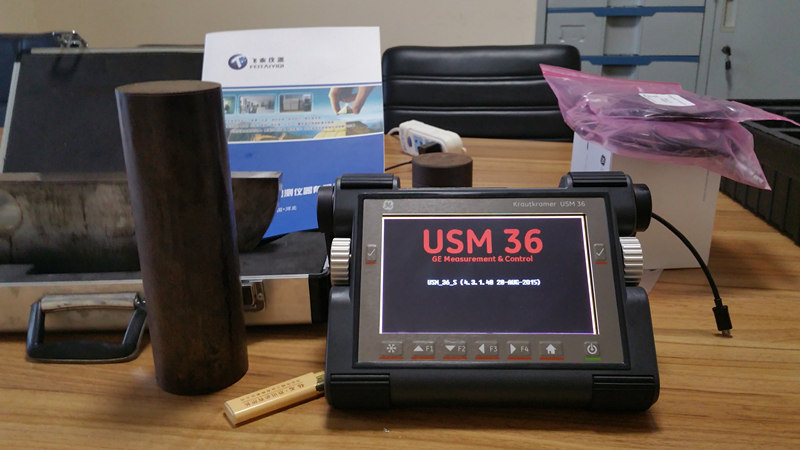

美国GE USM36超声波探伤仪

USM36超声波探伤仪应用:

USM36超声波探伤仪已发展成为业界经典的A类超声波探伤仪,是GEUSM系列超声波探伤仪中先进的一款产品,广泛用于电力和石化工业的焊缝检测、腐蚀测量;汽车工业、金属工业的铸件、锻件检测和厚度量测;以及航天工业的特殊材料检。

电力和石化工业的焊缝检测

直观的工作界面和7吋彩色屏幕,使得在焊缝检测时更容易判别缺陷:

‧闸门和曲线以不同颜色来区分;

‧警示和讯息以红色来显示;

‧A-扫描可以不同颜色显示,以便做比较;

‧用颜色显示所有相关瑕疵位置的参数,包含声波路径、表面距离、深度位置和跨距编号(leg number);

在汽车工业领域之准确厚度测量

USM 36超声波探伤仪提供准确的厚度测量,即使在声波路径不同的情况下,也可由回波序列中得到准确的峰值。

电力和石化工业的腐蚀测量

腐蚀量测可以利用双晶探头检测,USM 36超声波探伤仪提供屏幕同时显示厚度值和A-扫描波形,保证厚度量测的可靠性。

小的捕捉模式:可在连续扫描结束后提供薄的量测读值。

自动冻结功能:可以有效减少探头与工件接触时间,可用于结构与高温零件表面量测。

锻件的检测

USM 36超声波探伤仪的幻像波侦测技术是使用于检测细晶结构材料的和长形工件时,以确保对缺陷的检测不受幻像波影响。

特殊材料的检测

强力的方波脉冲发射器为USM 36超声波探伤仪选配功能之一,即使在严峻材料中亦可提供优异的穿透性。例如航天工业和汽车工业中经常使用的材料。

USM36超声波探伤仪特点:

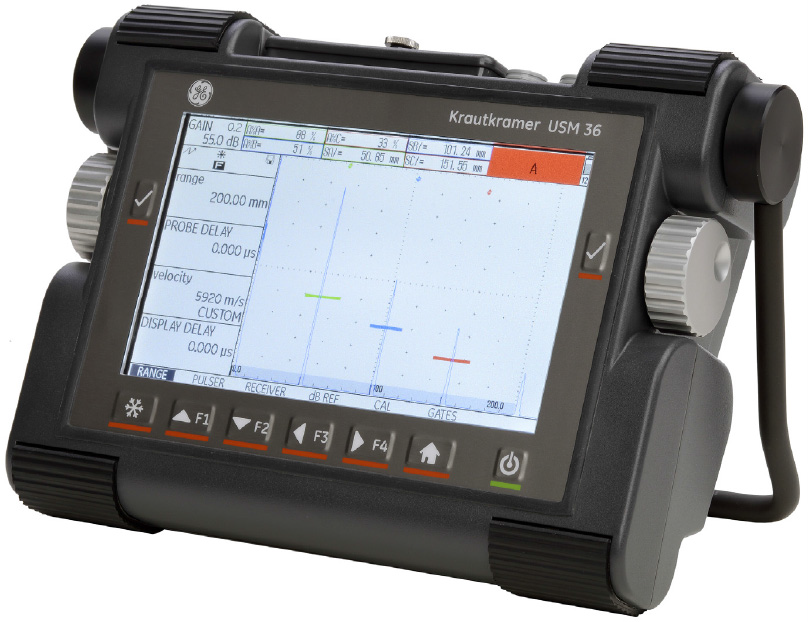

USM 36超声波探伤仪具有同等级产品中大的A-扫描屏幕:7吋大屏幕,搭配800 x480像素的分辨率。整个屏幕范围皆可以作为A-扫描显示区域,可以清楚地检视和准确地分析检测讯号,有效缓解因长时间作业所导致的眼睛疲劳。背光调节功能可以确保在明亮的阳光下图形依然清晰可见。

操作更简单,更有效率:USM 36超声波探伤仪承袭了前几代USM系列产品令人熟悉的旋钮设计,但将功能键简化成6个,操作起来更直观、简单;检测设定非常容易,尤其对于熟悉GE产品的技术人员,更可以直接上手,免去阅读使用说明书的繁琐。其设定值也可直接由仪器接口传输,并且保持与USM同系列产品的接口共通性。

弹性的数据报告和储存:USM 36超声波探伤仪的数据报告还可配有A-扫描的截图和录像功能,并可以记录下来以供后期分析或提供检测的凭证。所有数据皆储存在可更换的SD卡中,且报告可以jpeg和BMP格式呈现。

方便的数据共享:数据不仅可储存在SD记忆卡或USB中,用于备份或分享。还配有VGA连接插座,以供连接外部显示器或投影机显示,方便检视或教学等应用。

可在严酷的环境中使用:USM 36超声波探伤仪具有充分的防护能力,防尘和防水等级达IP65设计。可

在环境温度-10°C至+55°C间使用,可以使用于沙漠、冰原和潮湿热带环境。超声波探伤仪重量仅有2.2公斤,并且在充满电的情况可连续工作超过13小时。

USM36超声波探伤仪选型:

以下3种机型都可选择LEMO 01或BNC探头接口,仪器基本配置包括主机、锂电池、外置电源、SD卡、说明书、仪器箱。主要功能区别如下:

USM36     一款基本型超声波探伤仪

USM36 DAC 包含DAC/TCG、AWS、SWP

USM36 S    包含DAC/TCG, AWS, SWP, DGS, PPRF, BEA, 3G

低配的USM36可选配功能:

AWS

AWS校正工具,根据AWS D1.1结构焊道码

DAC

JISDAC

CNDAC DAC

校正工具,16点,根据EN1712,EN 1713,EN 1714,ASTME164,ASME,ASME III,JIS Z3060,GB11345 TCG: 120 dB动态,110 dB/μs斜率

DGS

DGS校正工具,根据EN 1712, EN1713,EN 1714, ASTM E164

数据纪录器

网格文件格式

3G

增加第3个监视闸-监视闸C

SWP

方波脉冲产生器 为优化脉冲发射器的参数,电压设定在120~300V,每一刻度为10V,脉冲宽度设定为30~500 ns,每一刻度为10 ns

Phantom-PRF

幻影回波-脉波反复率用于识别在低衰减材料中多反射引起的错误回波

BEA

背面回波衰减器

超声波探伤仪USM36参数

通用参数

规范

根据EN 12668规范,在标准包装中之产品光盘上可以找到您仪器的EN12668相关规格

电池

锂离子电池,充饱可连续使用13小时/充电方法(标准):内部充电,搭配充电器/充电方法(选配):外部充电器/充电显示:比例电位指示器

电源

外置电源

设备尺寸

(W×H×D) 255×177×100mm

设备重量

2.2公斤(含电池)

语言

保加利亚语,中文,捷克语,荷兰语,英文,法文,德语,匈牙利语,意大利文,日文,挪威语,波兰语,葡萄牙语,罗马尼亚语,俄文,西班牙语,瑞典语

适合湿度和温度

EN60068 Part 2-30(储存) 6个周期: 9小时+25°C,3小时内升至+55°C;9小时+55°C,3小时内降至+25°C,93%湿度

震动

EN60068 Part 2-6 2g per axis, 5-150 Hz, 1oct/min, 25 cycles

冲击

EN60068 Part 2-27 1000 cycles per axis, 15g, 11 ms, half-sine

Enclosure

IP66依据IEC 60529规范

操作温度

–10~55°C

低温作业

–10°C,16小时,502.5程序II

高温作业

+55°C,16小时,501.5程序II

储存温度

–20—+60°C,不含电池

低温储存

–20°C,72小时,502.5程序I

高温储存

+70°C,48小时,501.5程序I

屏幕参数

使用范围

152mm×91mm

分辨率

800×480像素

范围

4-14,108mm,就纵波而言

延迟

–15~3,500μs

探头延迟

0~1,000μs

音速

250~16,000m/s

脉波反复率

自动优化15~2,000Hz,三种自动设定模式:自动低、自动中等、自动高、和手动模式

连接器参数

探头接口

2×LEMO-1或2×BNC

USB接口

USBtype B连接插座

维修界面

LEMO-1B,8 pin

脉冲发生器

脉冲模式

Spikepulser,选购:方波脉冲

脉冲电压

120~300V,每刻度为10 V,误差10%(SQ模式)

脉冲下降上升时间

大10 ns

脉冲宽度

30~500ns,每刻度为10 ns(SQ模式)

脉冲强度

低: 120 V,高:300 V(Spike mode)

脉冲能量

低: 30 nS,高:100 nS(Spike mode)

阻尼

50Ω,1,000Ω

接收器参数

数字增益

动态范围110 dB,可调,每0.2dB调整刻度

模拟带宽

0.5~20MHz

等效输入噪声

<80nV/√Hz

滤波器

带宽: 1-5 MHz / 2, 2.25 MHz / 4, 5 MHz/

整流

正半波,负半波,全波,射频讯号(RF)

监视闸参数

独立监视闸

监视闸A和B (由监视闸A触发)监视闸C (选配,由监视闸A或B触发)

测量模式

Peak,Flank, J-FLANK, FIRST PEAK

内存参数

卡槽

SD卡槽,适用所有标准SD记忆卡

容量

8GB,SD记忆卡

数据组

ASCII编码的UGO数据结构

检测报告

JPG或BMP格式
