PS-1表面粗糙度仪
产品型号:PS-1
企业名称:石家庄飞泰检测仪器有限公司
产品品牌:PS-1表面粗糙度仪 德国马尔 Mahr
立即询价


PS-1表面粗糙度仪 德国马尔 Mahr

ARSURF PS1 粗糙度仪是在加工现场使用的便携式粗糙度测量仪。

 它的大测量范围为 350µm(0.014 in)(-200µm至 +150 µm)(-0.008in至 +0.006 in)。

 利用该仪器内置的驱动单元无需重新进行设置即可进行测量。它的大扫描长度为17.5 mm(0.700in)。该仪器使用方便并且符合DIN EN ISO 3274标准 的规定。

MarSurfPS1以及Mahr探头在出厂时已经过校准。对于采用探针法和后续检查的高精度测量,可使用自动动态标定功能。为此,MarSurf PS1仪器预置了此功能。

PHT探头有一个独特的活动导块 ,可以有效地清除沉积的灰尘和油渍。

弓型垂直调节器 1适用于多种外形的工件的粗糙度测量(例如,用于圆柱形被测件,与探头保护体组合使用的固定式三点支承、四点支承等),并且可以方便地进行高度调节。

由于采用坚固耐用的外壳,MarSurf PS1可在恶劣的环境下工作。该仪器的操作单元根据人体工程学设计,安排合理、一目了然,特制的液晶显示屏清晰易读。

MarSurf PS1体积小、重量轻(约400 g /0.88lbs),是理想的便携式仪器。由于采用了配有背带和袢带的便携式仪器箱设计,使得仪器可以随身携带。其内置的充电电池能提供几天工作的电能 。

该仪器的外接电源带有三种可更换的电源适配器,使之可以直接与世界各地的电网相连。该仪器支持的所有功能都显示在目录中。使用箭头键可从目录中选择或设置所需的功能。仪器设置可以屏蔽,还可以用密码保护,以防止未经许可的修改。

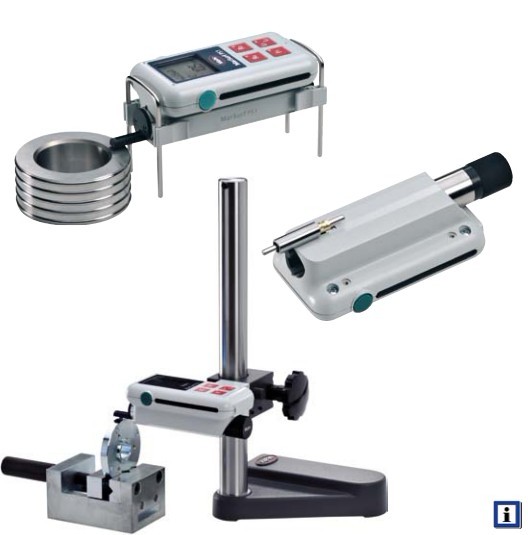

 使用简便的装卡设计来实现测量高度调节,得益这种设计。即使锥形的工件也可得到测量自如,实现上下翻转测量方式,可轻松实现你只要做的仅仅是设定仪器和工件位置,就可以测量表面粗糙度
USB接口(RS232)可存储15个外形轮廓,20000个数据存储结果,可选配微型打印机
安装ST-D/ST-F/ST-G测量立柱上,选择备件V型定位装置,还可对垂直于工件接触面表面糙度测量

(从左到右)1. 传感器接长杆(80mm)、2.PHT3-350内孔传感器(直径大于3mm内孔测量)、3. PHT11-100凹槽传感器(宽2.5mm深至7.5mm槽型轮廓)、4.PHTR100凹凸传感器、5.PHTF0.5-100齿型传感器、6.PT150双寻头传感器(薄片型金属和滚筒型表面测量)

技术参数

测量单位
公制,英制
测量原理
接触法传感器带寻头的电感式传感器,测尖2um((80UIN),测力约0.7MN
测量参数
RA,RQ,RZ,RY(JIS),RZ(JIS),RMAX,RP,RP(ASME),RPM(ASME),RPK,RK,RVK,MR1,MR2,A1,A2,VO,RT,R3Z,RPC,RMR,TP(JIS,ASME),RSM,R,AR,RX(24种,自定义公差带范围)
程序语言
14种语言可选择包括3种亚洲语言
测量范围
350 UM,180 UM,90UM(自动选择)
轮廓分辨率
32MM,16MM,8MM(自动选择)
滤波器类型
符合DIN EN ISO11562标准的相修整轮廓滤波器(高斯滤波器)
符合DIN EN ISO13565-1标准的专用滤波器和符合DIN EN
ISO3274标准的IS滤波器(于程序中能设置其禁用)
截止波长IC*
 0.25MM,0.8MM,2.5MM;自动选择(0.10IN,0.030IN,0.100IN)

测量长度LT*
1.75MM,5.6MM,17.5MM;自动选择(0.069IN,0.22IN,0.69IN)

测量长度
(按照MOTIF标准)
1MM,2MM,4MM,8MM,12MM,16MM,(0.040IN,0.080IN,0.160IN,0.320IN,0.480IN,0.640IN)
短波截止波长*
可选
评定长度IN*
 1.25MM,4.0MM,12.50MM(0.050IN,0.15IN,0.50IN)
取样长度段数N*
 1至25可选校准功能
校准功能

 动态校准
内存容量
多15个外形轮廓,多20.000个结果数据
其它功能
 模块化设置(源代码保护),日期、时间
重量
400克(0.88磅)
尺寸
140mm*50mm*70mm
电池
可充电式锂电池
接口
USB,marcommect(RSR232)
电源范围
100V-264V
 MarSurf  PS1.套件介绍
MarSurf PS1为一完整的套件设计,配套的挂包设计,使您可以随时随地携带自己的表面糙度测量仪器.快速可靠的现场测量使您在生产过程或来货检测中得到所需的质量要求.
套件包含
* MarSurf Ps1基本单元
*驱动器单元
*1个符合标准设计规定的标准传感器
*内置电池
*保护套设计的集成粗糙度标准
*高度调节附件
*传感器保护装置
*充电器/电源适配器
*操作说明
*带有肩带和手提包
*USB连接电缆线
