MCT200涂(镀)层测厚仪
产品型号:MCT200
企业名称:石家庄飞泰检测仪器有限公司
产品品牌:美泰科仪
立即询价

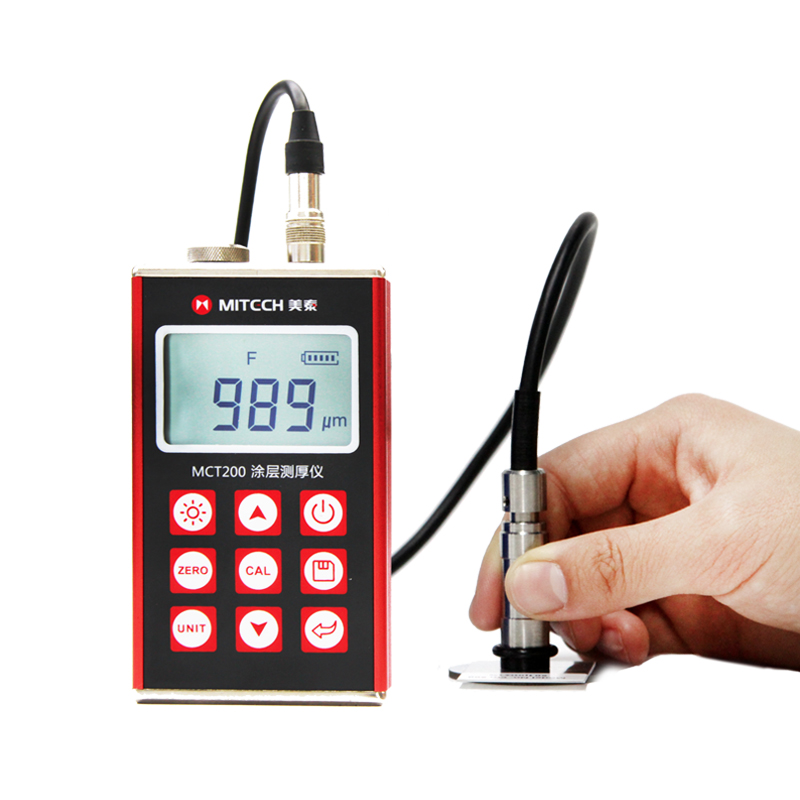

  MCT200 涂(镀)层测厚仪



 产品概述

MCT200 涂(镀)层测厚仪能够快捷、无损伤、准确地进行涂层(如油漆、防腐层)、镀层厚度的测量,亦可进行薄膜厚度测量。广泛地应用于制造业、金属加工业、化工业、商检等检测领域。0-10毫米的检测范围,可满足不同行业针对工件表面涂镀层厚度的检测需求。是提高生产效率与合格率、节约生产成本的专业仪器

功能用途

         通过选择相应的测头,既可测量磁性金属基体上非磁性覆盖层的厚度,又可测量非磁性金属基体上非导电覆盖层的厚度

工作原理

本仪器采用了磁性和涡流两种测厚方法,可无损地测量磁性金属 (如钢、铁、镍、合金和硬磁性钢等) 基体上非磁性覆盖层的厚度(如铝、铬、铜、珐琅、橡胶、油漆等),及非磁性金属基体(如铜、铝、不锈钢、锌、锡等)上非导电覆盖层的厚度(如:珐琅、橡胶、油漆、塑料等)

 技术参数

                测量范围

                (0~1250) μm(F1、N1测头),F10测头可达10mm

                分 辨 率

                0.1μm (F1、N1测头)

                示值精度

                ±(3%H+1) μm; H为被测涂层厚度

                显示方法

                高对比度的段码液晶显示,高亮度EL背光

                存储容量

                可存储20组(每组多50个测量值)测量ss0064d数据

                单 位 制

                公制(μm)、英制(mil),可自由转换

                工作电压

                3V(2节5号碱性电池)

                持续工作时间

                大于200小时(不开背光时)

                通讯接口

                USB1.1,可与PC机连接、通讯

                外形尺寸

                125mm×67mm×31 mm

                整机重量

                340g

                环境温度

                操作温度-20℃~+50℃;存储温度:-30℃~+70℃

                相对湿度

                ≤90%

 仪器特点

有五种测头类型可供选择,测头接触部件采用镀硬铬或红宝石材料精心研制,经久耐用
通过选择相应的测头,既可测量磁性金属基体上非磁性覆盖层的厚度,又可测量非磁性金属基体上非导电覆盖层的厚度
具有测头零点校准、一点校准、两点校准功能,并可用基本校准法对测头的系统误差进行修正
具有两种测量方式:单次测量方式和连续测量方式
具有测量状态提示功能
EL背光显示功能,可方便在光线昏暗环境中使用
具有剩余电量指示功能,可实时显示电池剩余电量
具有自动休眠、自动关机等节电功能
设有USB1.1通讯接口,可与电脑进行数据通讯可选择配备数据处理软件,将测量结果传输至电脑,实现测值的存储管理、统计分析、打印报告等功能
采用铝制外壳,小巧、便携、坚实耐用,适用于恶劣的操作环境,抗振动、冲击和电磁干扰

  工作条件

环境温度:操作温度-20℃~+50℃ 存储温度:-30℃~+70℃
相对湿度≤90%
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘

    操作方法及注意事项

操作方法
在仪器关闭的状态下,按住CAL键再按开关键,直到一声长鸣,屏幕上闪烁显示校准标识“CAL”,即进入基本校准状态
先校零点。可重复进行多次,以提高校准的准确性
在薄的标准片上进行测量,用上下键修正读数,使其达到此标准片的标称值。然后按CAL键,进入下一个标准片的测量校准
使用其它4个标准片,按厚度增加的顺序,依次重复上一步骤。每个厚度应至少是上一个厚度的1.2 倍以上,理想的情况是2倍。例如: 50、100、200、400、800μm。大值应该接近但低于测头的大测量范围; 注意: 每个厚度应至少是上一个厚度的1.2 倍以上,否则视为基本校准失败。
在输入5个校准值以后,仪器自动关闭,新的校准值已存入测头上的存储器中。当再次开机时,仪器将按新的校准值工作

注意事项

应避免仪器及测头受到强烈震动
避免仪器置于过于潮湿的环境中
插拔测头时,应捏住活动外套沿轴线用力,不可旋转测头,以免损坏测头电缆芯线
油、灰尘的附着会使测头线逐渐老化、断裂,使用后应清除缆线上的污垢

仪器的保养与维护

校零基体的维护
校零基体的表面状况对于测头校零影响较大,所以请注意保护校零基体以防止表面划伤、生锈机壳的清洁
酒精、稀释液等对机壳尤其是视窗有腐蚀作用,故清洗时,用少量清水轻轻擦拭即可电池容量接近用完时,应该及时更换电池,以免影响测量精度。仪器长时间不使用时应将电池取出,以免电池漏液,腐蚀仪器盒与电极片。
注意电池安装时的正负极性!极性颠倒可能导致仪器损坏

仪器维修

当仪器出现非正常现象(如仪器损坏,不能测量;液晶显示异常;误差过大;键盘操作失灵或混乱等)时,请不要拆卸或调节任何固定装配之零部件,请交给我公司维修部门检测、维修。

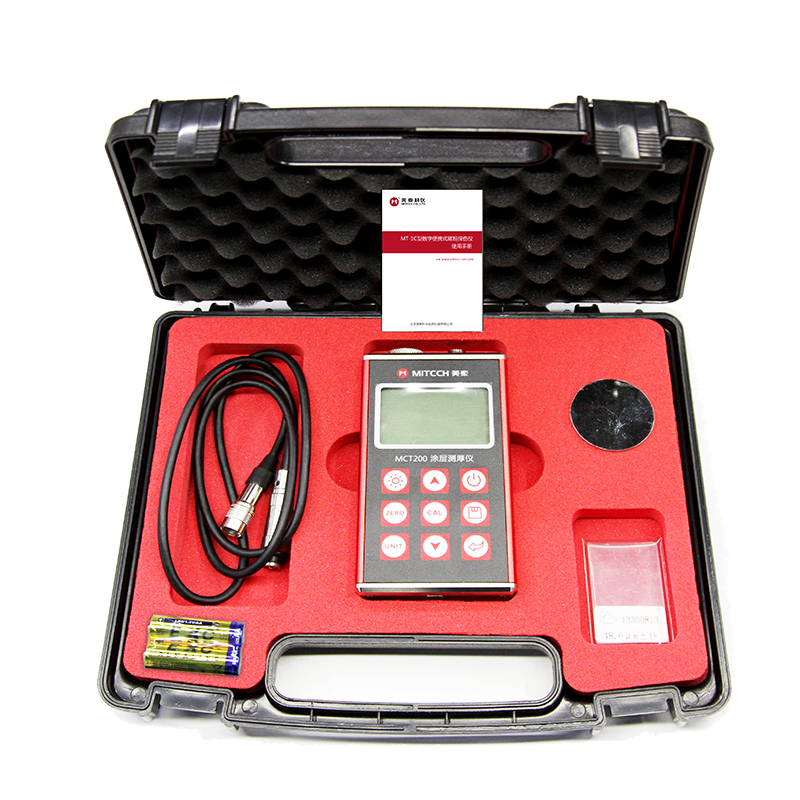

标准配置



序号

名称

数量

备注

标准

配置

1

主机

1台





2

F1测头

1只

或N1测头



3

校准片

5片





4

校零基体

1块

根据测头选配



5

仪器箱

1只





6

随机资料

1份





7

AA(5号)尺寸碱性电池

2只












可选

配置

9

其它类型测头



根据用途选择



10

数据管理软件

1套

软件光盘



11

USB通讯线缆

1条
