FT120超声波测厚仪
产品型号:FT120
企业名称:石家庄飞泰检测仪器有限公司
产品品牌:飞泰/FEITAI
立即询价

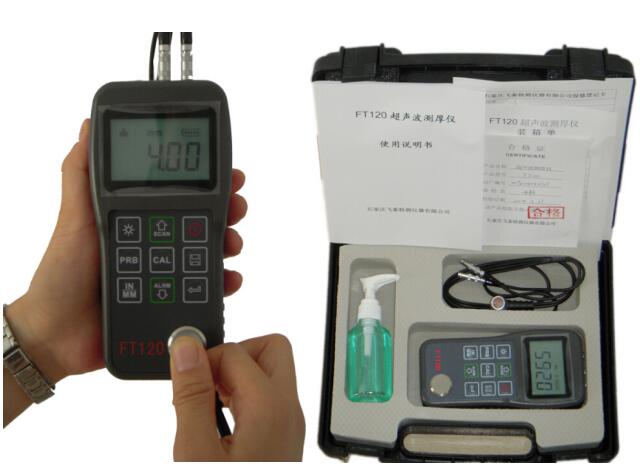

高精度FT120超声波测厚仪

一、产品概述

   FT120智能型超声波测厚仪,采用国内外先进技术的基础上,运用单片机技术研制的一种低功耗低下限袖珍式的智能测量仪器,不仅可配套多种测厚探头(高温/铸铁/小管径探头),还可对不同材料的声速进行调整,进而可测量一切超声波良导体的材料。新的高性能、低功耗微处理器技术,基于超声波测量原理,可以测量金属及其它多种材料的厚度,并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行监测,监测它们在使用过程中受腐蚀后的减薄程度,也可以对各种板材和各种加工零件作准确测量全中文显示界面,菜单式操作,具有USB(FT120)即插即用接口可连接电脑进行进一步数据处理分析,具有强大的数据处理分析功能。是国内具有竞争力性价比的厚度类仪器之一。由于超声波处理方便,并有良好的指向性,超声技术测量金属,非金属材料的厚度,几快有准确,尤其是在只许可一个侧面可按触的场合,更能显示其优越性,广泛用于各种板材、管材壁厚、锅炉容器壁厚及其局部腐蚀、锈蚀的情况,因此本仪器可对机械、电力、原子能、石油、化工、冶金、造船、航空、航天等各个工业部门的产品检验,对设备安全运行及现代化管理起着主要的作用。

二、应用说明

         FT120本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。适合测量金属(如铜、铸铁、铝、铜等)、塑料陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度。

三、工作原理及仪器构成

          FT120本超声波测厚仪对厚度的测量,是由探头产生超声波脉冲透过耦合剂到达被测体,一部分超声信号被物体底面反射,探头接收由被测体底面反射的回波,准确地计算超声波的往返时间,并按下式计算厚度值,再将计算结果显示出来。

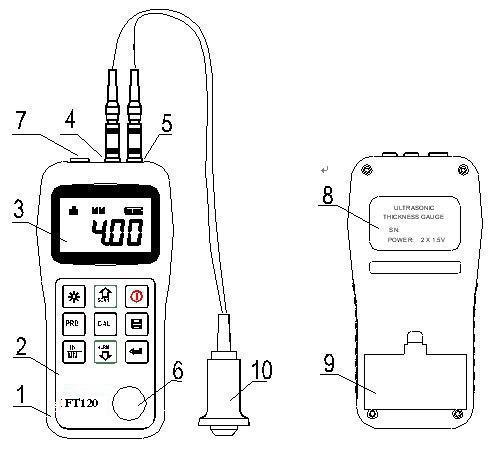

     1 外壳  2 键盘  3液晶屏 4发射插座 5接收插座
     6 校准厚度块  7通讯插座(仅FT120)
     8铭牌 9电池仓盖 10超声探头(简称探头)

四、技术参数

    ◆  显示方法:高对比度的段码液晶显示,高亮度EL背光;
◆  测量范围:(0.75~300)mm(钢中),公制与英制可自由转换;
◆  声速范围:(1000~9999) m/s:
◆  分 辨 率:FT110:0.1mm; FT120: 0.1mm/0.01mm可选
◆  示值精度:FT110: ±(1%H+0.1)mm; H为被测物实际厚度
                    FT120: ±(0.5%H+0.04)mm
◆  测量周期:单点测量时每秒钟4次、扫描模式每秒钟10次;
◆  存储容量:可存储20组(每组多100个测量值)厚度测量数据
◆  工作模式:具有单点测厚和扫描测厚两种测厚工作模式
◆  单 位 制:公制或者英制(可选)
◆  工作电压:3V(2节AA尺寸碱性电池)
◆  持续工作时间:大于100h(不开背光时)
◆  (仅FT120)通讯接口:RS232,可与微型打印机或PC连接
◆  外形尺寸:150mm×74mm×32 mm
◆  整机重量:245g

工作条件

    环境温度:操作温度-20℃~+50℃;存储温度:-30℃~+70℃

相对湿度≤90%;

    周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。

五、仪器特点

    ◆ 高对比的断码液晶显示,高亮度背光,方便在光线昏暗环境中使用。操作简便,所有功能都通过键盘按键实现。

    ◆ 显示精度FT110为0.1可调、FT120为0.01/0.1可调

  ◆  声速可调,适应对多种材料测量,已知厚度可以反测声速,以提高测量精度。
◆  可配备多种不同频率、不同晶片尺寸的双晶探头使用。兼容多种探头(高温、铸铁、小管径)无需校准自动识别。
◆  具有探头零点校准、两点校准功能, 可对系统误差进行自动修正。
◆  具有开机校准功能。
◆  具有单点测厚和扫描测厚两种测厚工作模式,测量周期单点测量时4次/秒、扫描模式10次/秒。
◆  具有耦合状态提示功能。

◆  有剩余电量指示功能,可实时显示电池剩余电量,低功耗设计,AA五号电池待机50个小时。
◆  具有自动休眠、自动关机等节电功能。
◆  可存储20组(每组多100个测量值)厚度测量数据。
◆  适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度。
◆  FT120带有RS232接口,可以方便、快捷地与PC机进行数据交换。可以连接到微型打印机(厂家指定型号)现场打印测量报告。
◆  FT120可选择配备微机软件,具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富功能,小厂家的没有软件,有软件的不是标配。
◆  塑料外壳,精美曲线设计,整机重量245G,小巧、便携、可靠性高,适用于恶劣的操作环境,抗振动、冲击和电磁干扰。

    ◆  两年免费保修,配件便宜!

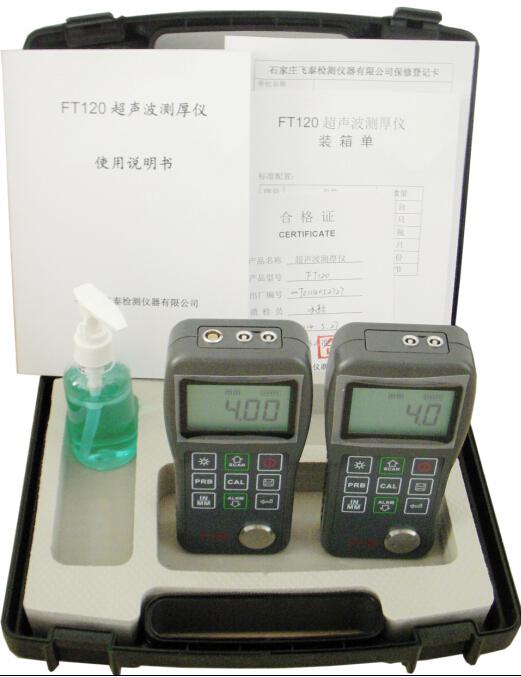

六、配置情况



序号

名称

数量

备注

标准配置

1

主机

1台



2

标准探头(5MHz)

1只



3

耦合剂

1瓶



4

ABS仪器箱

1只



5

随机资料

1份



6

电池仓工具

1把



7

AA(5号)尺寸碱性电池

2只





可选配置

1

粗晶探头(2MHz)





2

微径探头(7.5MHz)





3

高温探头(5MHz)





4

微型打印机

1台



5

打印线缆

1条



6

数据管理软件

1套

计算机上应用

7

通讯线缆

1条





    探头选择

名称

型号

频 率

(MHZ)

探 头

直 径

测量范围

小管径

特性描述

粗晶探头

N02

2

22mm

3.0mm~300.0mm(钢)

40mm以下(灰铸铁HT200)

20

用于铸铁等粗晶材质的测量

标准探头

N05

5

10mm

1.2mm~230.0mm(钢)

Φ20mm×3.0mm

通用

标准探头

N05/90°

5

10mm

1.2mm~230.0mm(钢)

Φ20mm×3.0mm

通用

微径探头

N07

7

6mm

0.75mm~80.0mm(钢)

Φ15mm×2.0mm

用于薄壁及小弧面的测量

高温探头

HT5

5

14mm

3~200mm (钢)

30

用于温度小于300℃的材料的测量



七、材料声速表





材料

声速





In/us

m/s

Aluminum

0.250

6340-6400

Steel, common

0.233

5920

不锈钢

Steel, stainless

0.226

5740

黄铜

Brass

0.173

4399

Copper

0.186

4720

Iron

0.233

5930

铸铁

Cast Iron

0.173-0.229

4400-5820

Lead

0.094

2400

尼龙

Nylon

0.105

2680

Silver

0.142

3607

Gold

0.128

3251

Zinc

0.164

4170

Titanium

0.236

5990

Tin

0.117

2960

丙烯酸(类)树脂



0.109

2760

环氧树脂

Epoxy resin

0.100

2540

Ice

0.157

3988

Nickel

0.222

5639

树脂玻璃

Plexiglass

0.106

2692

聚苯乙烯

Polystyrene

0.092

2337

陶瓷

Porcelain

0.230

5842

聚氯乙烯

PVC

0.094

2388

石英

Quartz glass

0.222

5639

硫化橡胶

Rubber, vulcanized

0.091

2311

聚四氟乙烯

Teflon

0.056

1422

Water

0.058

1473

服务承诺:

    本公司所有产品承诺两年内全免费维修,终身保修,易损易耗件价格合理
