钢管溢水超声探伤系统厂家
立即询价

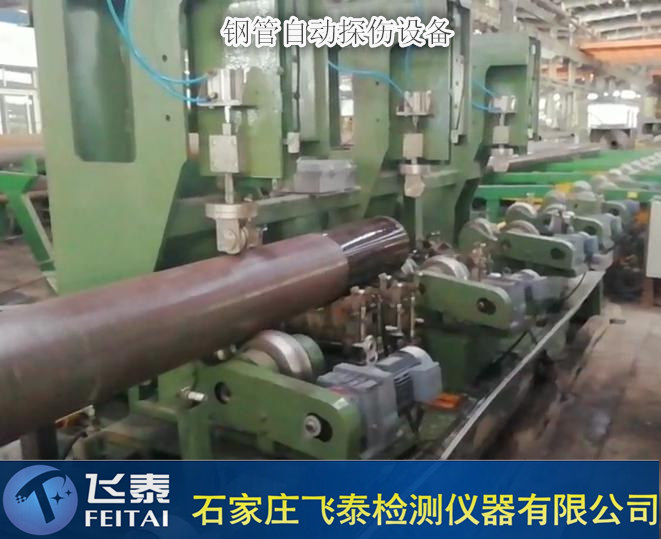

钢管溢水超声探伤系统厂家,大型数字化水浸超声波探伤设备

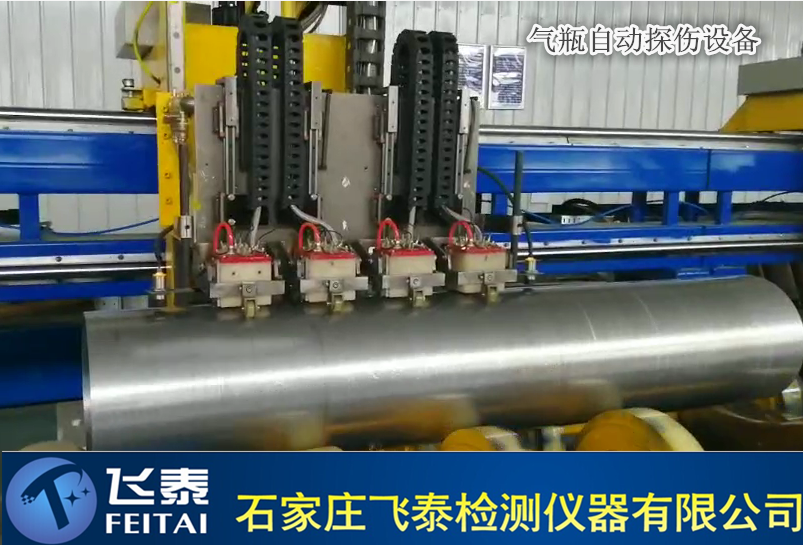

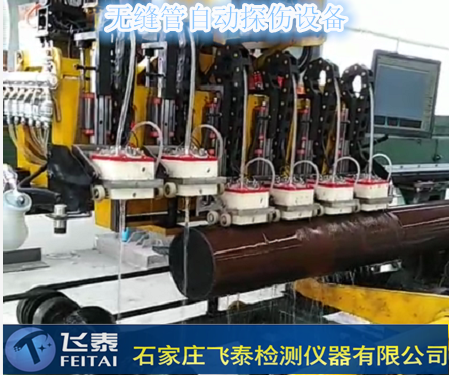

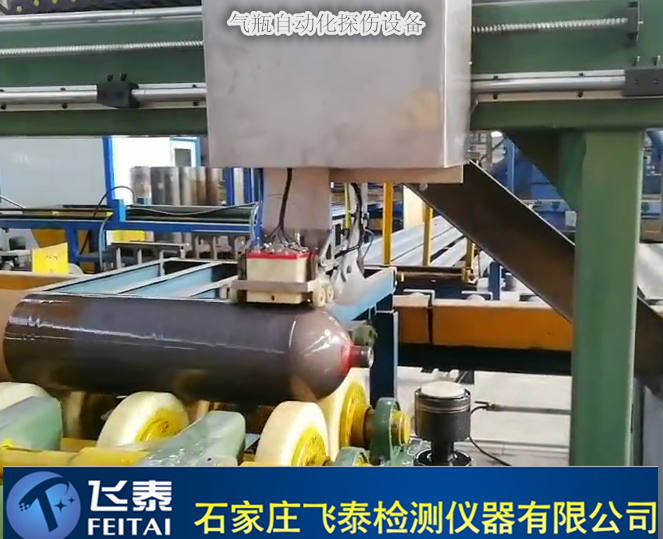

各类无缝管、直缝管、螺旋管、钢板、钢棒、容器、气瓶自动在线/离线超声波探伤系统
我们既可生产探伤仪、探伤自动化系统，又可设计加工机械成套设备，是我国为数不多独立制造全套探伤设备的单位。
石家庄飞泰检测仪器有限公司生产销售研发、数字超声波探伤仪、多通道超声波探伤设备、在线、离线全自动钢管溢水超声探伤系统生产厂家，公司成立近20年来，主要从事钢铁无损探伤方面的研发、设计、生产。根据国家和省“十一五”科技发展规划，我公司开展大型数字化在线自动无损检测成套装备的研究，为我国金属管材制造行业提供军民两用10种系列直径52000mm的在线涡流或超声无损自动检测成套装备。
执行标准/国家标准
UNI ISO 9303-1990 无缝和焊接（埋弧焊除外）钢管压力用途 - 周界超声检验用于检测纵向缺陷
ASTM A578 特殊用途普通钢板和复合钢板直射声束超声检测规范
《GB/T 5777-1996 无缝钢管超声波探伤检验方法
YB/T 4082-2000 钢管自动超声探伤系统综合性能测试方法
GB 5248-1985 铜及铜合金无缝管涡流探伤方法
GB/T 5193-1985 钛及钛合金加工产品超声波探伤方法
GB 7735-1987 钢管涡流探伤方法
GBT 5777-2008 无缝钢管超声波探伤检验方法
新国标GB-T12606-钢管漏磁探伤方法
GB4163-1984 不锈钢管超声波探伤方法

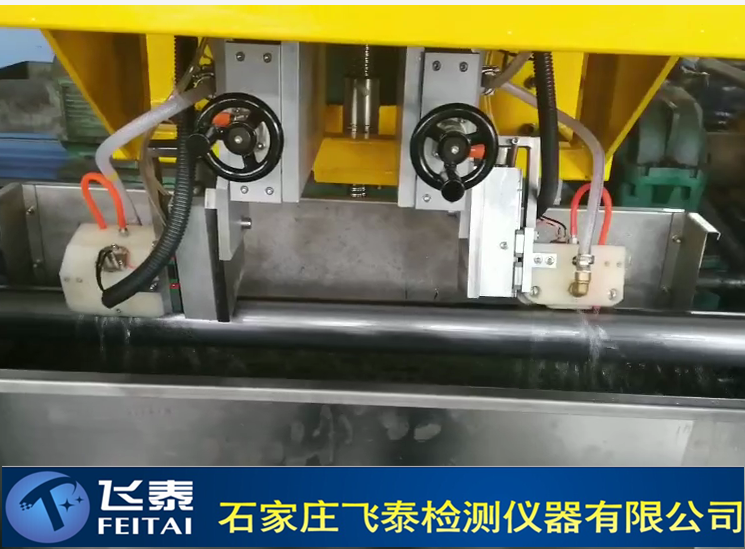

一、产品特点溢水耦合方式，探头无磨损
-自动水循环系统
-探头固定，工件螺旋前进，速度可调
-具备周面径向入射的纵波检测和周面玄向入射的横波检测
-动态测厚功能
-视频监控功能
-A、C-扫描实时图象显示，数据可存储
-采用通道编码技术自动刻伤
-探伤速度5-10米/分钟
二、主要指标及性能介绍
检测范围及通道与探头配置
管径：D219-D1620mm
壁厚：5mm-1500mm
管长：5-60m
检测方式：在线
纵向缺陷：2-15个通道，探头2.5MHz 10×14。
横向缺陷：2-15个通道，探头2.5MHz 10×14。
热影响区分层缺陷：2-15个通道，探头5MHz 14×8。
系统技术指标
满足API 5L、GB/T9711.1-1997、GB/T9711.2-1999标准要求。
检测速度：0.6-3米/分。
标记精度：±10mm。
本系统能满足于GB/T9711.1-1997和API.Spec/5L及相应标准的检测系统要求。
对管体的焊缝缺陷、焊接热影响区分层缺陷进行全自动检测。
重复频率：1600HZ 800HZ 400HZ
频带宽度：1-10MHZ
垂直线性：≤5%
水平线性：≤1%
动态范围：＞28db
灵敏度余量：≥50db（2.5PΦ20探头检测200-Φ2平底孔）
分辨率：＞26db
噪声电平：＜15%
衰减量：总衰减量100db
衰减器误差：±1db/12db
具有电动气动调节探头位置功能。
满足现场工作要求：手动/自动操作灵活可靠。
抗干扰能力：能防止电磁波干扰和网络电压的波动干扰。
打标精度：±30mm
探伤速度：5m/min。
闸门宽度及位置：钢中纵波声程240mm，步进0.15mm。
闸门数量：2个（每通道）。
报警电平调节范围：0-100%
G1闸门对焊缝加强高旁轮廓波的跟踪功能。
三、计算机及控制系统
◆钢管探伤时由计算机进行综合管理，实时控制、自动记录、存储、报警。
◆多通道超声波仪器满足A型扫描超声波探伤仪通用技术条件的要求，同时应适应焊缝在线探伤的需要。
◆六通道超声波探伤仪有6画面一组显示、全数字判定、控制、管理等功能，并具有向计算机进行通讯的能力，仪器结构均采用三单元结构，一单元为前置单元，前置单元放在探头架旁以减少探头线过长引起的信号干扰；第二单元为主机，采用数字电路结构，内藏计算机对各种检测参数进行综合控制、管理，同时进行主信号循回放大报警；第三单元为显示单元，通过A/D采集后用17英寸液晶彩色显示器对六通道探伤信号进行全声程显示。
◆系统具有较强的抗干扰硬件措施：如采用净化稳压电源，线路屏蔽等措施，在仪器内部设置相关评判报警电路等。G1波门对焊缝加强高轮廓波跟踪。
因此本系统完全适应在各种复杂电气环境下正常工作。
四、机械及焊缝跟踪系统
◆先进的机电一体化设计，保证各部份机械动作平稳可靠，采用垂直气动提升气缸升降机械手移动探头特殊的三维随动机械手，确保探头具有很强的三维随动能力。
◆完善的计算机后处理功能，具有钢管原始资料统计，检测数据实时处理，计算机控制标记，超标缺陷的长度计算及计算机绘制缺陷分布图示，各探头报警位置统计、钢管评判、存储、打印、拷贝功能及信息通讯能力。
◆焊缝探头架独立的机械调整结构具有电动升降（600mm）、电动轴向移动（大
于1600mm）、轴向电动调节（大于180mm）及探头架旋转（大于90°）功能。
◆升降轴向移动机构均具有限位保护装置。下降作业定位时带有自动定位器，定位精度小于±2mm。同时具有CCD摄像头摄像，在监视器上人工观察调整轨迹的功能，达到电动跟踪目的。
◆通过安装在探伤机架上的编码器测量焊缝的运行速度和距离，从而准确记录和标记缺陷位置。根据运行情况对其基准进行自动修正。
五、质保期及售后服务:
自设备合格验收之日起，设备保用期为一年。在保期内，因设备设计或制造等卖方原因造成的损坏，卖方需要立即给予免费修复或更换，此工作一般应在2—3天内完成。
超声波自动探伤系统长期的科学研究和生产实践中，我们综合国内无损检测设备的特点，消化吸收国外设备的特长，根据我国钢铁产品结构，研制生产了适合多种直径钢管的自动探伤设备。电控采用传感技术和微机控制，可实现全自动化探伤。大中小口径的涡流、超声在线自动检测设备，全部通过国家检测中心的认证，其中近十余项达到国内先进水平。在大口径涡流，超声波智能在线检测的关键核心技术上取得突破，取得了完全自主知识产权和国内先进的科技成果，形成涡流、超声系列化成套装备。目前产品达到或高于国家标准，技术水平国内先进，涡流探伤设备、超声探伤设备的探伤范围为∮5-∮1500。
超声波自动探伤系统伤经过多年来从事无损检测技术的研究和开发推广工作，现有成套探伤设备在河北省20余家钢管厂使用，另有湖南、浙江、江苏、山东、天津、辽宁、黑龙江等多个省份的近40家大中型钢管厂也在使用我们的探伤设备，例如宝山钢铁股份有限公司、攀钢集团成都钢铁有限责任公司、无锡振达钢管厂、天津无缝钢管厂、湖南衡阳钢管厂、江苏西姆莱斯、大冶钢厂、无锡钢厂等，设备受到用户一致好评，在行业中树立了较高的知名度，经济效益和社会效益显著。
