FUT880全数字超声波探伤仪
产品型号:FUT880
企业名称:石家庄飞泰检测仪器有限公司
产品品牌:飞泰/FEITAI
立即询价


FUT880全数字超声波探伤仪

IP65防护等级,防水、防油、防尘设计
一、产品概述
FUT880智能数字式超声波探伤仪是飞泰公司专注多年精心研制的主打优势产品,该产品设计独特、制造精良、操作便捷、功能强劲,集诸多优势于一身,自问世以来一直倍受用户亲睐,它能够快速便捷、无损伤、准确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。采用全数字TFT 640×480真彩色液晶显示屏,可根据环境选择操作界面风格,液晶亮度可调节,界面设计人性化、波形显示细腻;可全屏清晰发现缺陷;单手可把持操作,曲线制作、探头校准等常规操作均可自动完成;核心处理器CPU主频400M,能快速完成复杂运算,实现智能缺陷分析;低功耗设计配备大容量高性能锂离子电池模块可连续工作10小时以上;全中文主从式菜单,注重用户体验,集快捷按键、数码飞梭旋轮、十字菜单三种操作方式于一体,不同使用习惯均可操作自如;支持多语言版本。防水、防油、防尘可达到IP65防护等级。是石油、化工、冶金、造船、航空、铁路等领域缺陷检测、质量控制、在役安全监测与寿命评估的专业仪器。
应用说明
本仪器广泛应用在:实验室、工程现场检测、各地特检院、学校科研单位、建设工程质量检测站、锅炉压力容器制造、电力行业、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域,也广泛应用于军工、航空航天、铁路交通等领域的在役安全检查与寿命评估。
 三、工作原理及仪器构成

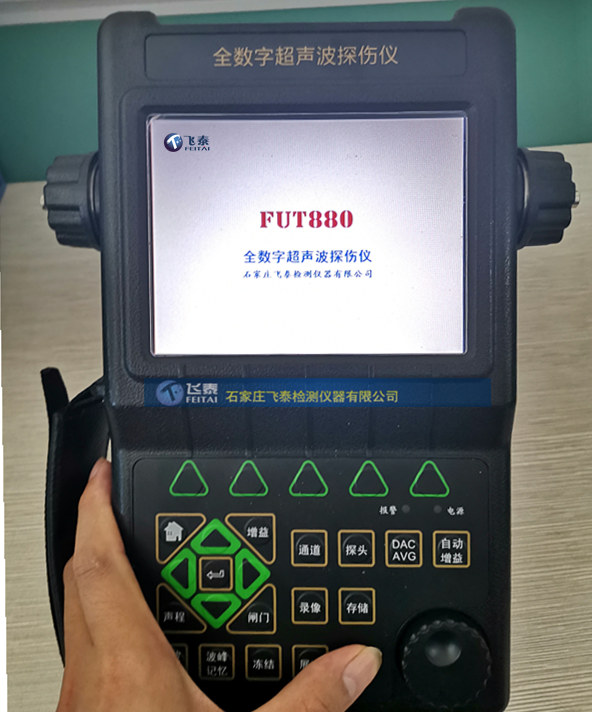

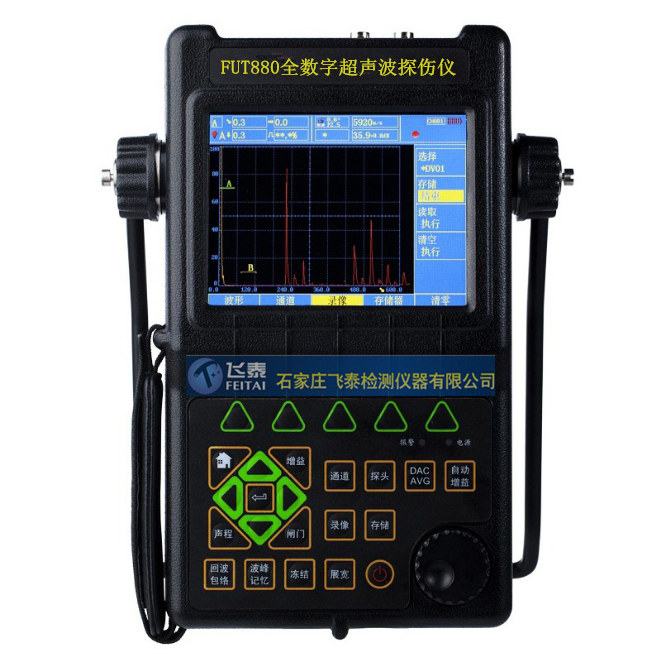

  FUT880超声波探伤仪是利用超声波在物质中的传播,反射和衰减等物理特性来发现缺陷的一种探伤方法,具有灵敏度高,探测速度快,成本低,操作方便,探测厚度大,对人体和环境无害,特别对裂纹,未溶合等危险性缺陷探伤灵敏度高优点,能够快速便携,无损伤,准确地进行工件内部多种缺陷的检测,定位,评估诊断。界面介绍如下

1:手带可以单手把持

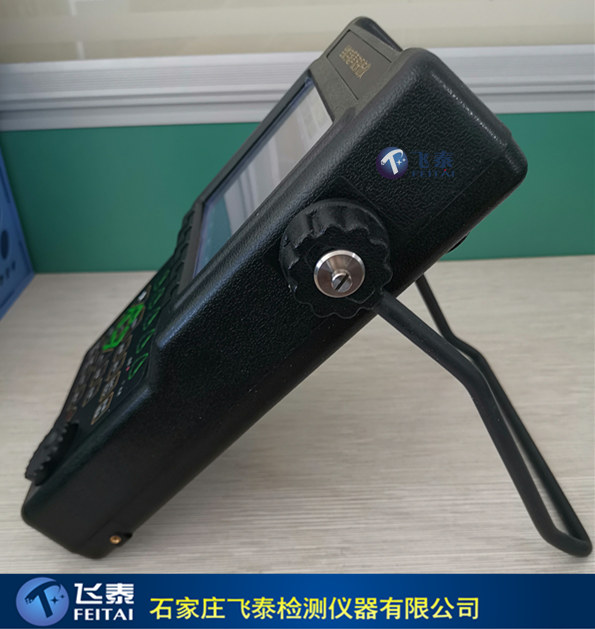

2:支架---用于支撑仪器,方便探伤工使用。

3: LOGO标牌飞泰/FEITAI

4:液晶屏全数字真彩色液晶显示器(TFT),可根据环境选择背景色和波形颜色,液晶亮度可自由设定
5:功能组选择键按键位置合理,可单手覆盖
6:报警指示灯现场探伤报警功能,
7:电源指示灯
8:键盘键盘设计有快捷按键和数码飞梭旋轮两种操作方式,探伤人员对探伤仪发出的所有控制指令,   均通过键盘操作或旋轮操作完成。键盘操作或旋轮操作过程中,探伤仪根据不同的状态自动识别各键的不同含义,执行操作人员的指令
9:数码旋轮双导航功能,确定,调节,选择为一体,淘汰市面上单一繁琐操作按键


10飞泰/FEITAI铭牌
11:电池后盖

12USB插孔
13:电源插孔
14:电池开关
15USB通讯插座可连接电脑,打印机
16:探头插座(发射)
17:探头插座(接收)

FUT880超声波探伤仪PC机数据处理软件DataPro
该软件是数字超声波探伤仪的通讯软件,软件运行在MS Windows系统下,可以通过USB通讯接口与仪器连接,读取仪器内存储的波形和参数,并给出直观的显示图形;可以将波形和数据存入数据库,并可随时调出或删除数据库中的保存的测量数据;可以将数据输出与计算机相连的打印机。软件的主界面如右图所示:


 四、技术参数

FUT880超声波探伤仪技术参数优势
检测范围:0~
20000mm
工作频率:0.2~20MHz
(可根据探头频率全自动匹配,无需手动设置)
声速范围:
300~15000m/s
动态范围:≥36dB
垂直线性误差:≤2.5%
水平线性误差:≤0.1%
力:>40dB(5P14)
灵敏度余量:>65dB(200mmФ2平底孔)
数字抑制:0~80%,不影响线性与增益
电噪声电平:≤8%
探头类型:直探头、斜探头、双晶探头、穿透探头
   门:进波门、失波门;单闸门、双闸门读数;峰值触发、边沿触发。
   警:蜂鸣报警,LED灯报警
   源:直流(DC9V

待机时间>10小时
外型尺寸:2
85mm×225mm×72mm
环境温度:-10~50℃
相对湿度:20~95%RH
注:以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得。

检测范围
零界面入射~
20000mm(钢中、纵波),可连续调节

发射脉冲
脉冲幅度:200V300V400V500V600V分级选择,适应探头范围广
脉冲宽度:在(0.1~0.5
12)μs范围内连续调节,以匹配不同频率的探头
探头阻尼:68Ω100Ω150Ω500Ω可调,满足灵敏度及分辨率的不同工作要求
工作方式:直探头、斜探头、双晶探头、穿透探伤
放大接收
硬件实时采样:高分辨率10AD转换器,采样速率160MHz,波形高度保真
检波方式:正半波、负半波、全波、射频检波
滤波频带:根据探头频率全自动匹配,无需手动设置。
闸门读数:单闸门、双闸门读数方式可选择;触发方式可选择峰值触发或边沿触发。
增益:总增益量110dB,可选择0.1dB1dB2dB6dB步进值,独特的全自动增益调节及扫查增益功能,使探伤既快捷又准确。

闸门报警
闸门起始、闸门宽度、闸门高度任意可调;B闸门可选择设置进波报警或失波报警;闸门内蜂鸣声和LED(吵噪环境中LED灯报警非常有效)报警及关闭。
数据存储
仪器内置海量存储器,将数据和文件不会因仪器断电丢失,存储内容包括通道参数、波形图片和录像文件。支持1000组探伤参数通道,可预先调校好各类探头和仪器的组合参数,自由设置各行业探伤标准;可存储10000幅探伤回波信号及参数,实现存储、读出及通过USB接口传输

录像功能
仪器支持将探伤的过程记录下来存成录像文件,保存到内置存储卡中。录像文件可以通过仪器回放,也可以上载到电脑通过专用软件进行回放。支持100个录像文件,录像总时长约15小时,将探伤的过程录像并回放,为学习探伤提供了很大方便,也便于保存探伤过程日后分析。

FUT880超声波探伤仪功能特点优势
探伤标准:内置各行业常用探伤标准,直接调用,方便、快捷
焊缝图示:可设置焊缝形态参数,探伤中直观显示焊缝图和缺陷在焊缝中的位置
自动校准:探头零点和探头角度(K值)自动校准功能;声速自动测量功能
波峰记忆:实时检索缺陷高波,记录缺陷大值
Φ值计算:直探头锻件探伤找准缺陷高波后自动计算、显示缺陷当量尺寸
缺陷定位:实时显示缺陷水平、深度(垂直)、声程位置
缺陷定量:缺陷当量dB值实时显示
缺陷定性:通过回波包络波形,方便人工经验判断
曲面修正:用于曲面工件探伤,可实时显示缺陷周向位置(可选功能)
DAC/AVG:曲线自动生成,取样点不受限制,并可进行补偿与修正。曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的AVG曲线。
AWS D1.1: 美国焊接学会标准,为各类AWS焊缝检测应用提供一个动态反射体缺陷定级。可避免手工计算,提高检测效率。(可选功能)
裂纹测高:利用端点衍射波自动测量、计算裂纹高度。(可选功能)
门内展宽:放大回波细节,便于回波分析
连续记录:实时记录波形,存储、回放
波形冻结:冻结屏幕上显示的波形,便于缺陷分析
回波编码:以不同颜色显示1~6次回波显示区,便于判断缺陷位置
B 型扫描:实时扫查、横截面显示,可显示工件缺陷形状,使探测结果更直观。

实时时钟
实时探伤日期、时间的跟踪记录,并记录存储。

通讯接口
USB2.0高速通讯传输接口

电池模块
高容量专用锂电池模块,在线充电,方便探伤人员使用。

五、仪器特点

全中文操作键膜,防水防油防尘设计,简捷易懂。
全中文显示,主从式菜单,并设计有快捷按键和数码飞梭旋轮,操作便捷,技术先进(快捷按键和数码飞梭旋轮两种操作结合是其他厂家没有的,非常适合工程师现场便捷操作,淘汰市面上单一繁琐操作按键
兼容多种探头:直探头系列、斜探头系列、双晶探头系列、穿透探伤系列,4种系列不同规格的探头,快捷又准确
全数字真彩色液晶显示器(TFT),可根据环境选择背景色和波形颜色,液晶亮度可自由设定。
高性能安保电池模块便于拆装,可以脱机独立充电,大容量高性能锂离子电池模块使仪器连续工作时间延长到10小时以上(可以边充电边使用,满足超负荷检测工作);
仪器轻小便携,单手即可以把持,独特的悬挂设计,便于高空探伤作业,经久耐用,引导行业潮流。

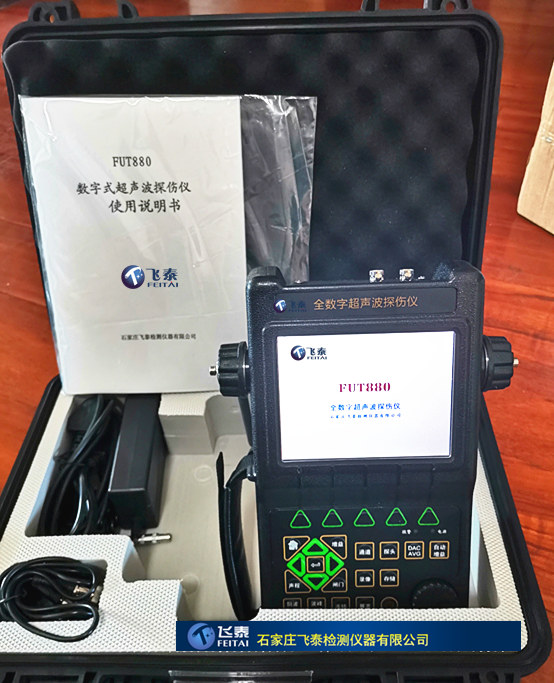

  • 配置情况

标准配置 可选配置
序号名称数量 序号名称数量
1FUT880仪器主机1台 1探伤仪校准试块2块
2直探头1只 2探伤仪主机保护套1只
3斜探头1只 3笔记本电脑1台
4探头连接线缆(Q9-Q9)1条 4双晶探头1只
5电池模块1只 5穿透探头1只
6电源适配器(充电器)2只
7数据处理软件光盘1张
8USB通讯线缆1条
9仪器箱1只


 飞泰FUT880全数字智能超声波探伤仪
