家具检测仪器 表面位差度 翘曲度 平整度测定仪
产品型号:FTP100A家具平整度仪 FTQ100A翘曲度仪 FTW100A位差度仪
企业名称:石家庄飞泰检测仪器有限公司
产品品牌:FEITAI/飞泰
立即询价


家具检测仪器 表面位差度 翘曲度 平整度测定仪

FTP100A平整度

一、概要:

平整度是指产品(部件)表面在0~150MM范围内的局部的平整程度。

适用标准:GB 24977-2010 GB/T 3324-2008 GB/T 3325-2008

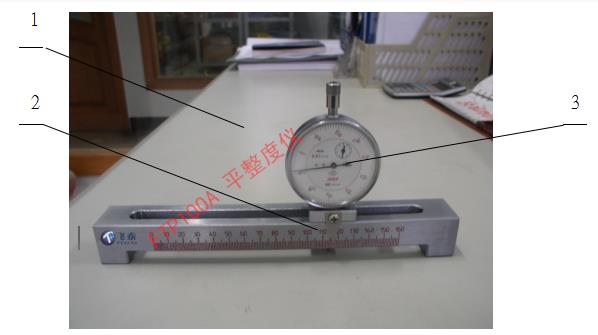

二、外观说明:

1本体

2接触头

3百分表

三、技术参数:

1. 移动范围 150mm 测量范围  0-12.7mm

2. 适用标准:GB3324-1995GB 24977-2010

3. 示值精度 0.01mm 测量精度 ≥0.03mm

4. 体积(约) 30mm ×30mm ×250mm

5. 重量(约) 1kg

FTQ100A翘曲度

一、概要:

翘曲度是指产品(部件)表面上的整体平整程度.

适用标准:GB 24977-2010 GB/T 3324-2008 GB/T 3325-2008

二、外观说明:

1本体

2接触头

3百分表

三、技术参数:

6. 误差不大于0.1MM

7. 移动范围 1500mm 测量范围  0-12.7mm

8. 示值精度 0.01mm 测量精度 ≥0.03mm

9. 适用标准:GB3324-1995GB 24977-2010

10. 体积(约) 80mm ×60mm ×1500mm

11. 重量(约) 3kg

操作步骤:

于柜类、桌类等测平面翘曲度应采用误差不大于0.1MM的翘曲度测定器具。测定时,将器具放置在试件的对角线上,测量试件中点与基准直线的距离,以其中一个大值为翘曲度平定值。

FTW100A位差度

一、概要:

位差度是指产品中门与框架、门与门、门与抽屉、抽屉与框架、抽屉与抽屉相邻两表面间的距离。

适用标准:GB 24977-2010 GB/T 3324-2008 GB/T 3325-2008

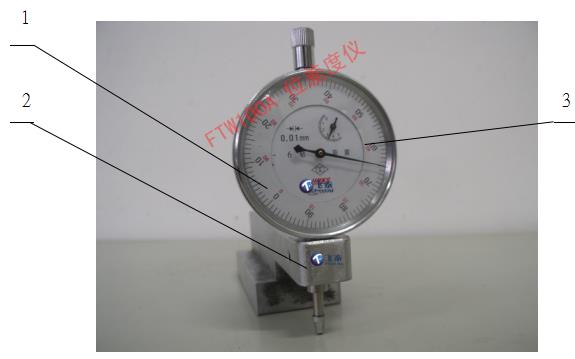

二、外观说明:



1本体

2接触头

3百分表

三、技术参数:

12. 测量范围 0-25mm  示值精度 0.01mm

13. 重量(约):0.8kg

14. 符合标准GB/T 3324-1995  GB 24977-2010

15. 测量平面误差不大于0.1mm

16. 体积(约) 125mm ×40mm ×40mm

、操作步骤:

测定时,应选择门与框架(或门与门、门与抽屉、抽屉与框架、抽屉与抽屉)相邻两表面间距离大部位,在该相邻表面中任选一表面为测量基准,将器具的基面安放在测量基面上,器具的测量面对另一相邻表面进行测量(并沿着该相邻表面再测量一个或一个以上部位)。当测得都是正(或负)值时,以大绝对值为位差度测定值;当测得值为正负时,以大的绝对值之和为位差度测定值,并以大测定值为位差度评定值。
  当设计要求门(或抽屉)与框架相邻表面间为某一距离值时,应在每次测得的量值上扣除该距离值。

、环境要求:

1. 室温0℃~40℃范围内;

2. 相对湿度不大于80%;

3. 周围无震动、无腐蚀性介质和无较强电磁场干扰的环境中;

六、标准配置

序号

名称

数量

1

仪器主机

1台

2

说明书



1



3

保修卡

4

合格证
