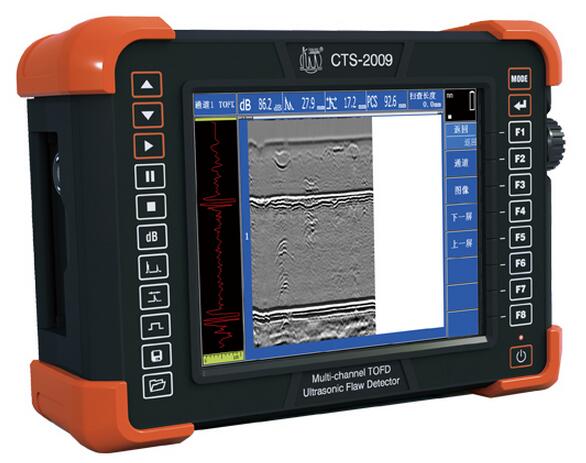

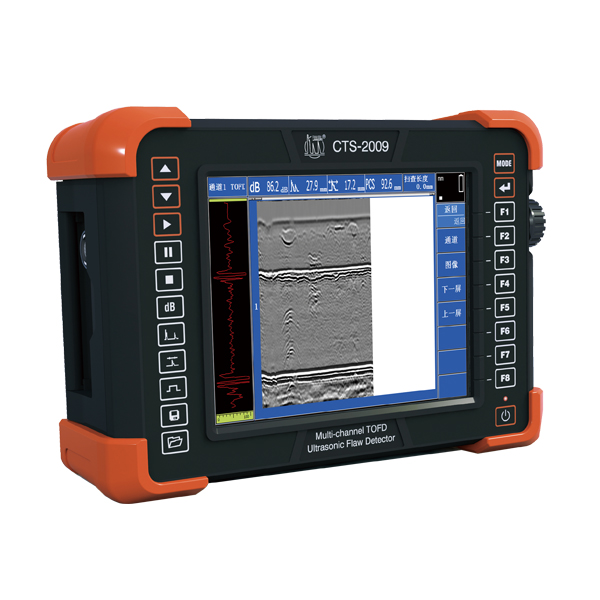

CTS-2009型TOFD多通道超声检测仪
产品型号:CTS-2009
企业名称:石家庄飞泰检测仪器有限公司
产品品牌:汕超
立即询价


CTS-2009多通道TOFD超声波检测仪

产品介绍

CTS-2009多通道TOFD超声波检测仪兼容欧盟EN12668-1:2010标准,国内NB/T47013.10,DL/T330,GB/T 23902标准,能够一次性扫查覆盖200mm厚度焊缝,具备还原缺陷特征功能的合成孔径聚焦(SAFT)技术,采用工业级TFT显示屏,具有全WVGA分辨率(800×600),完全胜任在室外和阳光直射的环境下工作,支持全触控操作,提高检测效率。检测仪一次性通过中国特种设备检测研究院的检测并获得B级证书,在类似等效输入噪声、净增益等14个TOFD检测关键指标中达到A类性能指标要求。

功能特点

  • “3+4+1”多通道设计:3个TOFD通道可一次覆盖200mm厚度的焊缝检测,传统射线检测的理想替代方案;4个常规通道可对焊缝的表面盲区和底面盲区全覆盖检测,3个TOFD通道和4个PE通道的探头线由同一根电缆线引出;1个单通道作为单通道的TOFD检测及常规超声检测复核。

  • 方波激励,超保真低噪声前置放大技术,缺陷识别更清晰;配合本公司前置放大器CTS-8682,信噪比提高10dB左右。

  • 独特的通道间噪声抑制技术,解决国内仪器多通道间串扰问题。

  • 满足国内TOFD标准NB/T47013.10、DL/T330、GB/T 23902,兼容EN12668-1标准。

  • 8.4寸工业级TFT显示屏(800×600),全触控操作,提高您的检测效率。

  • 高达400MHz的A/D采样频率,高采样深度。

  • 一次性TOFD扫描长度达40m。

  • A扫描、B扫描、TOFD扫描等多种探伤功能。

  • 丰富的数据接口,双USB接口,LAN网络接口,HDMI高清数字接口。

  • 多种扫查器可选,为用户定制专用扫查器,标配扫查器为SCQtofd-3。

  • 采用专用航空级定制数据电缆线,信号传输损耗小,柔韧性能特佳。

  • 集成多种标定功能:根据直通波和底波的深度校准,根据直通波的零刻度校准,根据底波的厚刻度线校准;满足各种条件下的图像标定。

  • 集成多种图像处理功能:合成孔径聚焦(SAFT)技术、拉直、差分、对比度、放大等。

  • 集成多种缺陷标记功能:矩形模式、长度模式、高度模式、自由模式,满足各类缺陷的标记。

  • 扫查图像可以直接复制到粘贴板,在报告中直接粘贴;扫查图像可另存为图片,图片的格式可选BMP/JPEG/TIFF/PNG/GIF;检测参数及缺陷信息易于查看,内嵌检测报告模板,检测报告模板可为用户定制。

  • 内嵌曲面工件扫查的工艺参数计算工具,平板工件的多通道工艺参数计算工具,为用户提供检测工艺设计作参考。

  • 离线分析软件同时兼容CTS-1008plus及CTS-2009两款仪器。

  • 存储容量达16G(可外接扩展到32G),存储长度可达5000m以上(高扫查精度);全天候探伤数据记录。

  • 便携式设计,重量仅3.0kg(含电池),便于携带。

  • 大容量锂电池,可连续工作6小时,配备两块电池可满足一天的工作量。

 技术参数


衰减器误差每12dB ± 1dB
等效输入噪声<40×10-9 V/√HZ
脉冲类型负方波,发射电压25~250V连续可调,步进为25V。宽度30~1000ns连续可调,步进为10ns。
工作方式单、双
阻尼400、80Ω
工作频率0.5~22.5MHz
增益0.0~110.0dB ,步进值:0.1、1.0、2.0、6.0dB;0.1dB档提供智能加速调节功能
声速范围1000~15000m/s ,连续可调,内置30个常用的材料声速值
检测范围0.0~10000mm (钢纵波) ,连续可调,步进值 0.1mm
检波方式正向、负向、全波、射频(RF)
闸门及报警器三路闸门及硬件驱动实时报警信号,可选:进波报警、失波报警、DAC曲线报警,报警信号为声报警
测量方式:峰值、前沿
显示屏工业级、TFT 8.4"WVGA彩色液晶显示屏,分辨率800×600
脉冲移位-7.5~3000μs
探头零值0~999.9μs
脉冲重复频率25~1000Hz,自动、手动两种调节方式
垂直线性误差≤4%
水平线性误差≤0.4%
灵敏度余量≥60dB (200Φ2平底孔)
分辨率≥34dB (5P14)
动态范围≥30dB
抑制(0~90)%,不影响线性与增益
电噪电平<10%< span="">
接口C6接口、TOFD专用接口、编码器接口
USB 主控口、LAN(RJ45)网络口、HDMI 高清接口
电源接口
电源大容量锂电池,可连续工作6小时(与屏幕显示和亮度相关)
直流:12V直流适配器
超声标准符合JB/T 10061-1999标准
兼容EN12668-1标准
符合NB/T47013.10、DL/T330、GB/T 23902标准
内部存储容量16G(外接可扩展到32G)
扫查长度0~40000mm自动滚屏,机内存储长度5000m以上
记录方式原始数据
采样深度2048
重量约3kg(含电池)
体积(高×宽×厚)206mm×298mm×101.5mm
