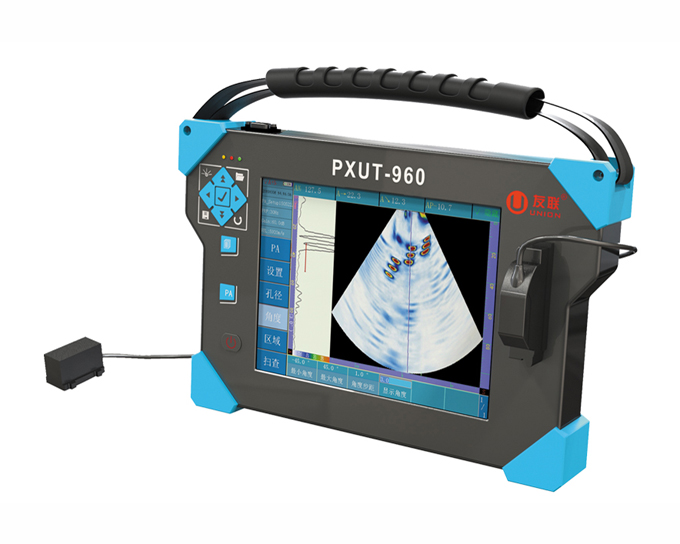

PXUT-960平板式相控阵超声探伤仪
PXUT-960平板式相控阵超声探伤仪是一款融合了友联20多年超声检测技术成就，并采用当代先进的电子信息与检测技术开发出的一款具有国际先进水平的相控阵超声探伤仪。它不仅功能强大，图像高清，并且操作简便，轻巧实用。PXUT-960开创了相控阵超声探伤仪的平板时代，为无损检测行业提供了技术先进的超声检测仪器。
主要特点：
● 支持64晶片探头，每组发射波束晶片为16个。
● 10.4〞高清彩色液晶触摸屏，清晰的图像显示，分辨率1024×768。
● 超薄设计，厚度仅40MM，平板式相控阵超声波探伤仪。
● 采用先进的MSATA存储技术，50GB超大存储容量，容量可扩充。
● 触摸屏、快捷按键操作，简单便捷。
● 一次同时多角度扫描，扫描角度范围-89°～+89°，步调可调。
● 具备A、B、C、D、S、L、TOFD等多种图像显示功能。
● 人性化操作界面，轻松完成复杂的相控阵设置，调试和检测效率高。
● 接口丰富（编码器接口、LAN、USB、VGA等），数据图像传输更便捷。
● 支持时间和编码器两种成像出发方式，全程扫查纪录自动保存。
技术参数：
项目 | 指标 | 项目 | 指标 |
孔 径 | 16个 | 输入抗阻 | 50Ω |
晶片数量 | 64个 | 输入/输出 | USB2.0×2，USB3.0×1，LAN，VGA，编码器接口×2 |
电压（负电波） | 20～80V可调 | 聚焦法则 | 1024 |
脉冲宽度 | 30～625ns可调,分辨率2.5ns | 整体采集延迟 | 0～1000us，10ns增量 |
脉冲上升时间 | ＜10ns（80V，50Ω） | 发射/接受延迟 | 0～20us，2.5ns增量 |
重复频率 | 30KHz | 成 像 | A，B，C，D,S，L，TOFD |
放大器带宽 | 0.8～20MHz | 显 示 屏 | 10.4”高清彩色触摸屏分辨率（1024×768） |
增益控制 | 模拟增益80dB，数字增益36dB | 电 源 | 14.8V锂离子电池组，续航时间6小时 |
时间校正增益 | 32个可编程点，斜率40dB/μs | 数据存储 | 50GB,可扩展 |
输入信号幅值 | 0.8Vpp | 外形尺寸（mm） | 330（宽）×220（高）×40（厚） |
数字化频率 | 100MHz(10bits) | 重量 | 3.0Kg |
如相关产品技术参数发生更改，恕不另行通知。
