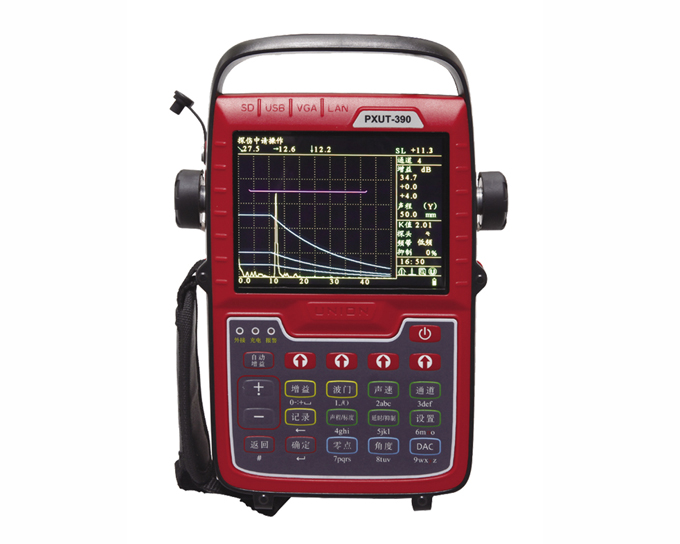

PXUT-390超声波探伤仪
产品型号:PXUT-390
企业名称:石家庄飞泰检测仪器有限公司
产品品牌:友联
立即询价


 PXUT-390型全数字智能超声波探伤仪

PXUT-390型全数字智能超声波探伤仪,采用新型超大屏幕高亮度TFT显示器,仪器造型优美,体积小巧,屏幕超大,强光下无需遮光能清晰显示,仪器功能强劲,性能稳定,操作简便,是一款性能优越的笔记本式超声波探伤仪。


主要特点:
● 采用新型轻触开关,手感舒适,操作过程全中文提示,操作简便、易学。
● 独立探伤通道(可扩展),多种探伤工艺和标准自动生成,可以自由设置各行业探伤工艺标准,现场探伤无需携带试块。
● 独特的增益自动调节和峰值自动搜索,使探伤既快捷又准确。
● 脉冲宽度、发射电压、滤波频带、探头阻尼可调,适用于各种工件的探伤。
● 具有全波、正半波、负半波、射频四种检波方式,有助于缺陷评定。
● DAC、AVG曲线自动生成并能分段制作,取样点不受限制,可进行补偿与修正,DAC曲线随增益自动浮动,随声程自动扩展,可方便实现深度补偿。
● 缺陷回波参数(距离、水平、垂直、波幅、dB当量、孔径值)实时显示。
● 具有峰值记忆、回波包络、波形冻结、曲面修正、门内展宽等功能。
● 可利用端点衍射波实现缺陷裂纹的自动测高。
● 具备探头频谱分析功能,探头性能参数随时监测。
● 实现波幅报警和dB值报警结合,探伤更准确和便捷。
● 具有B-扫描功能,可显示工件缺陷形状。
● 完备的焊缝和工件剖面显示,使探伤更具权威。
● 大容量探伤数据存储,数据处理能力强,可按日期、工件编号和序号进行检索和处理,可与计算机实现数据通讯和数据管理,可直接打印探伤报告。
● 实现SD卡存储,实时连续记录动态波形,具有VGA接口可外接投影仪、显示器,方便培训和教学。
● USB连接电脑通讯,实现数据转存及打印。

技术参数:

项目

指标

项目

指标

频带范围

0.4~20.0MHz

灵敏度余量

       ≥65dB (200mm—Ф2平底孔,2.5PФ20)

探测范围

0~10000mm(钢中纵波)

采样频率

160MHz(实时采样)

增益范围

120dB0.1,1.0,2.0,6.0步进

声程位移

0~9800mm(钢中纵波)

探头方式

单晶,双晶,穿透

工作温度

-20ºC~50ºC

水平线性

≤0.1%

电    源

16V DC;220V AC高性能锂电池

垂直线性

≤3%

工作时间

≥8小时

动态范围

≥34dB

显    示

5.7”LCD (640×480)

分 辨 力

≥32dB

外形尺寸(mm)

253(高)x157(宽)x48(厚)

闸    门

进波门(直方门、DAC门)、失波门连续可调

整机重量

1.6Kg(带锂电池)

  如相关产品技术参数发生更改,恕不另行通知。
