GT-20钢轨探伤仪制造 GT-20数字式钢轨超声波探伤仪生产
文章出处:河北雷纳检测科技有限公司 浏览量:22发表时间:2025/4/25
GT-20钢轨探伤仪制造 GT-20数字式钢轨超声波探伤仪生产

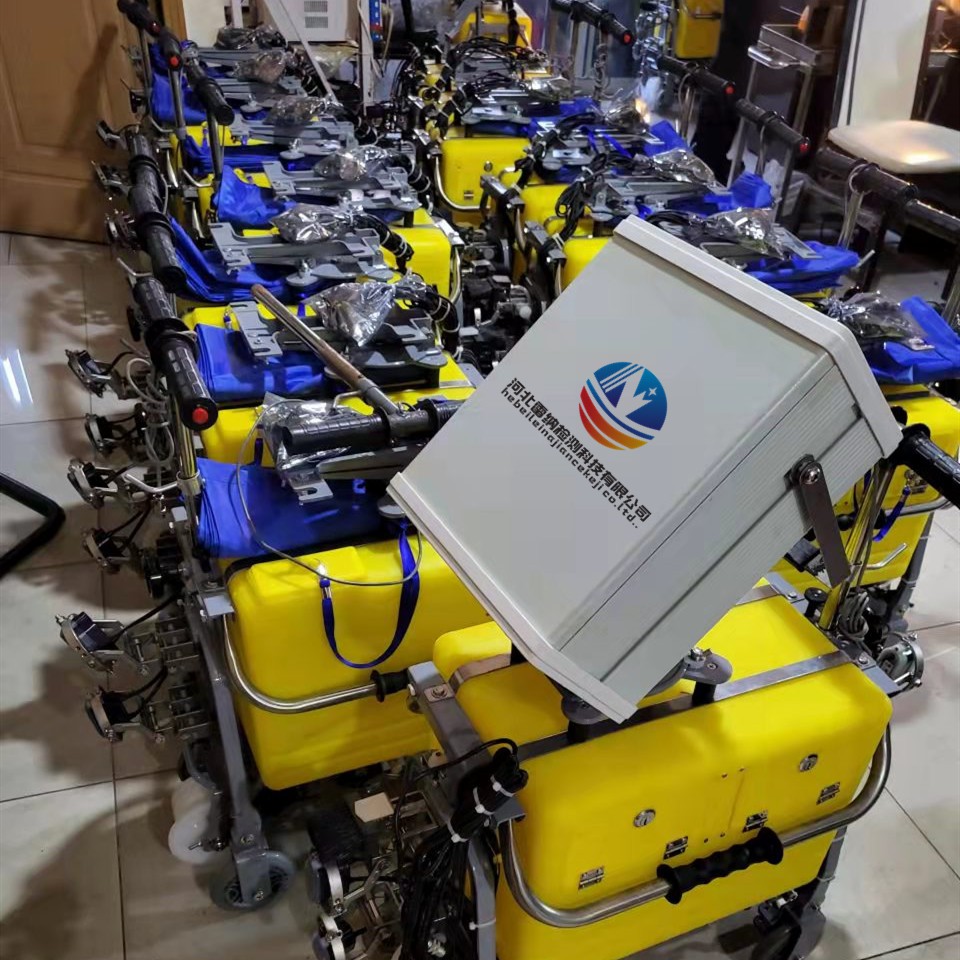

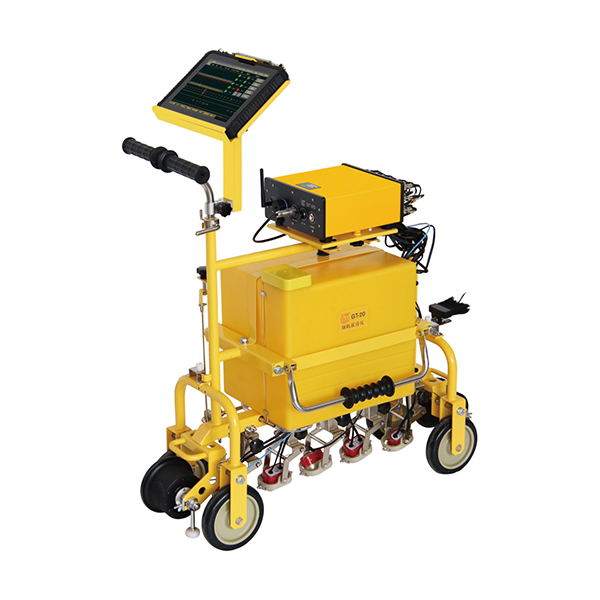

GT-20 钢轨探伤仪产品介绍
GT-20 钢轨探伤仪是一款全新设计的第三代铁路全数字式、轻便手推式钢轨超声波探伤设备。该设备全面符合铁道部 TB/T 2340-2012《钢轨超声波探伤仪》标准要求,适用于 43kg/m~75kg/m 各种规格钢轨的探伤工作,能够高效检测出钢轨轨头、轨腰、轨底等部位的各类缺陷,广泛应用于普铁、高铁、地铁等不同场景的钢轨检测。
创新设计,功能卓越

- 独特连接模式:仪器采用超声主机 + 操作终端的创新模式,并通过无线 WIFI 进行连接。这种设计极大地提升了客户的操作体验,同时充分扩充了仪器的 “互联网 +” 功能。它实现了人机检测分离,让操作人员可以在更安全、舒适的环境下进行操作;支持数据在线、离线实时存储,方便随时查看和分析检测数据;配备 GPS 定位功能,能够精准记录检测位置;还具备数据云存储功能,确保数据的安全性和可追溯性。此外,可根据客户自身需求,定制专属的超声操作终端,满足个性化的使用需求。
- 紧凑坚固车架:小车车架结构布局紧凑合理,坚固耐用,日常维护方便快捷。在各种复杂的作业环境下,都能保证设备稳定运行,减少故障发生概率,降低维护成本。
- 大容量工具箱水箱:配备大容量一体式工具箱水箱,既满足了探伤过程中对耦合剂的大量需求,又为携带常用工具和配件提供了充足空间,减少了额外携带工具的麻烦,提高了作业效率。
- 便捷探头架设计:一体式探头架设计,使得单个探头的拆卸更换变得十分方便。在实际探伤作业中,若某个探头出现问题或需要根据不同检测任务更换探头,无需复杂操作,即可快速完成,有效缩短了设备停机时间。
- 便携工业平板:仪器体积小巧便携,采用工业三防触摸平板。该平板具备出色的防护性能,防尘、防水、防摔,能够适应恶劣的野外作业环境。同时,触摸操作简单直观,大大提高了操作人员的工作效率。
性能卓越,精准检测
- 丰富通道与探头配置:拥有 10 个通道,其中 9 个为探伤通道,1 个为校对通道。探头种类多样,采用频率在 2MHz~2.5MHz 间的不同角度双晶探头,包括 6 个 70° 探头、2 个 37° 探头和 1 个 0° 探头。探头排布方式科学合理,能够全面探测钢轨各主要部位伤损。具体来说,2 个 70° 探头负责扫查轨头左侧,2 个 70° 探头扫查轨头中部,2 个 70° 探头扫查轨头右侧;2 个 37° 探头用于扫查轨腰(主要检测螺孔裂纹及其它斜向裂纹);1 个 0° 探头则可扫查轨头、轨腰、轨底以及螺孔水平裂纹,确保钢轨的每个关键部位都能得到精准检测。
- 出色性能指标
- 通道工作频率:通道工作频率范围为 1.5MHz~3.0MHz,能够适应不同材质和规格钢轨的检测需求,保证检测结果的准确性。
- 增益调节范围:增益调节范围可达 0~80dB,可根据实际检测情况灵活调整信号强度,提高缺陷信号的辨识度。
- 动态范围:抑制最小时不低于 16dB,抑制最大时 2dB~6dB,有效抑制噪声干扰,突出缺陷信号,提升探伤的准确性。
- 重复频率:每个通道的重复频率为 400Hz,保证了检测的高效性和连续性。
- 波形显示方式:支持 A 型、B 型或 A + B 型同时显示,操作人员可根据实际需求选择最适合的波形显示方式,更直观地观察缺陷情况。
- 检测范围:检测范围可手动调节,也可根据选择的轨型自动设置,操作简便,适应性强。
- 衰减器误差:每 12dB 的工作误差不超过 ±1dB,确保了检测数据的高精度。
- 响应时间:数字探伤仪的响应时间不应大于 5ms,能够快速准确地对缺陷信号做出反应。
- 高灵敏度探伤
- 0° 探头:探测 WGT - 3 试块 110mm 底面,当波高达 80% 时的灵敏度余量不小于 36dB。
- 37° 探头:在 GTS 一 60 试块上探测螺孔和 37° 倾角的 3mm 的上裂,使两波等高,并使波高达到 80%时的静态灵敏度余量大于或等于 22dB;信噪比不小于 8dB。在探测 WGT - 3 试块上 Φ3×65 横通孔,当波高达到 80% 时的灵敏度余量不小于 40dB。
- 70° 探头:在 GTS 一 60 试块上,用二次波探测 φ4mm 平底孔,当波高达到 80%时的静态灵敏度余量大于或等于 20dB;信噪比不小于 10dB。探测 WGT - 3 试块上 Φ3×65 横通孔,当波高达到 80% 时的灵敏度余量不小于 40dB。
- 强大探伤能力:配用 0°、37°、70° 路轨专用探头,可发现钢轨对比试块 GTS - 60 上除 15° 下裂以外的全部人工缺陷并发出相应的报警指示,具备出色的动态探伤能力和缺陷检出能力。
- 多样报警方式:具备实时报警(进波报警和失波报警)、螺孔双波报警、延时二选一报警等多种报警方式,确保操作人员能够及时准确地发现缺陷。
- 精准波形测量与记录:自动测量并显示闸门内最高波声程、水平和垂直距离,方便操作人员对缺陷进行定位。同时,具备全程数据记录功能(最大 50 公里),数据可导出和回放,数据格式兼容 GT - 2 + 型号,便于数据的长期保存和后续分析。
- 高分辨率显示屏:显示屏分辨率为 1280×800,能够清晰显示探伤波形和数据,为操作人员提供准确直观的信息。
- 合适探伤速度:探伤速度最大可达 5.0km/h,在保证检测质量的前提下,提高了作业效率,满足不同场景下的探伤需求。
应用广泛,可靠保障
无论是普铁、高铁还是地铁的钢轨检测工作,GT - 20 钢轨探伤仪都能凭借其卓越的性能和可靠的质量,为钢轨的安全运行提供有力保障。在复杂的作业环境下,如严寒、酷暑、潮湿等恶劣天气条件,以及不同线路状况下,都能稳定运行,精准检测出钢轨的各类缺陷,为铁路运输的安全保驾护航。
